Замена платы управления автоматического ввода резерва ATS W2R (ремонт)



На площадке Aliexpress продаются, в общем то, не плохие автоматы ввода резерва (АВР), но есть в них несколько недостатков из-за использования механического реле для переключения.

Через некоторое время (чем больше переключений, тем быстрее) контакты залипают и плата управления выгорает со спец эффектами.

Еще при низком напряжении в сети перегорают соленоиды, переключающие контакты - соленоиду не хватает мощности, чтобы переключиться, он греется, греется и сгорает.

Все это можно исправить, заменив плату управления на свою с микроконтроллером внутри...

Устройство родной схемы управления достаточно простое - основная деталь много-контактное реле, которое включает нужный соленоид и переключает выходные контакты, для управления другой нагрузкой. Соленоиды выключаются микро-выключателями, когда доходят до конечной позиции.

Сгоревшая плата управления:

Исправление недостатков платы с механическим реле - использовать микроконтроллер.

В моей схеме применен ATtiny13A.

Включение соленоидов с помощью симисторов на короткое время, чтобы, в случае пониженного питания не сгорели соленоиды.

Переключение на резервный вход происходит меньше 10 мс, возврат с задержкой десять секунд (светодиод линии мигает в это время).

Получилось, что-то типа этого:

Для развязки входов питания используется либо понижающий, либо развязывающий трансформатор (тогда используется второй гасящий конденсатор).

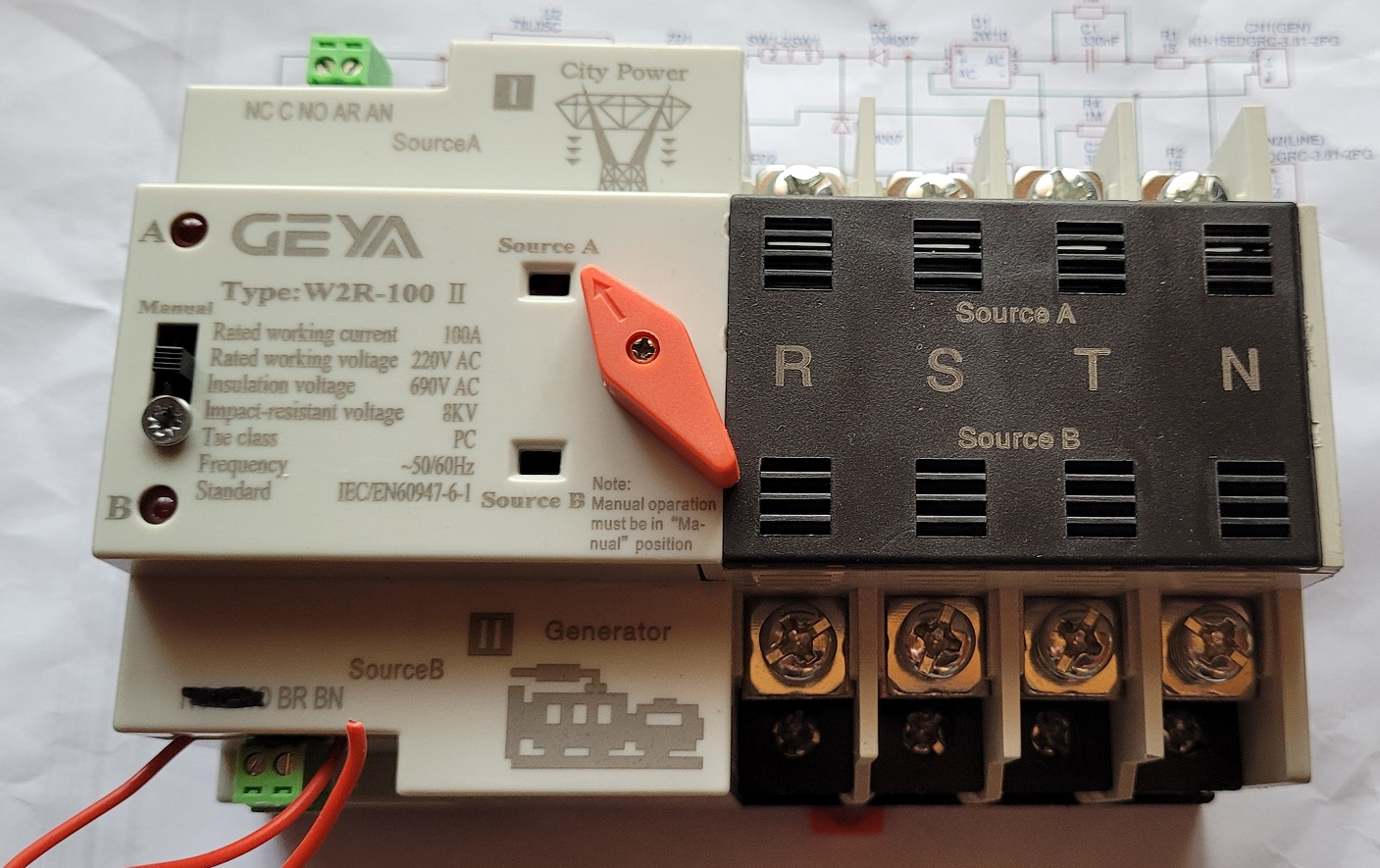

В итоге выглядит так, проводки - подключение индикаторной лампы 220V при работе от "генератора":

Исходник, прошивка, гербер платы: github.com/vad7/W2R
